创建新的自定义MFP UIs

6 阅读时间 最后更新于 2023年06月27日

请通过以下步骤，创建MFP UI:

  1. 点击 新建 按钮，您将看到“MFP UI创建”窗口。

  2. 请在“创建MFP UI”窗口中，输入新的MFP UI名称；完成后，点击 创建 按钮。名称的最大长度为16个字符。

  3. 请在“选择服务模板”窗口中，选择您想要创建的面板类型。 选项包括：

    • 打印 > 复印 - 复印文档。
    • 打印 > USB打印 - 打印USB文档。
    • 扫描 > 扫描到Email - 将扫描的文档发送到电子邮箱地址。
    • 扫描 > 扫描到USB - 将扫描的文档发送到USB设备。
    • 扫描 > 扫描到SMB - 将扫描的文档发送到SMB服务器。
    • 扫描 > 扫描到Fax - 将扫描的文档发送到Fax地址。
    • 扫描 > 扫描到WebDAV - 将扫描的文档发送到WebDAV服务器。
    • 扫描 > 扫描到FTP - 将扫描的文档发送到FTP服务器。
    • 扫描 > 扫描到Box - 将扫描的文档发送到Box。
    • 扫描 > 扫描文档发送 - 将扫描的文档发送到电子邮箱地址，USB设备，SMB服务器，Fax地址，WebDAV服务器，FTP服务器和Box。
    • Box > Box打印 - 打印Box文档。
    • Box > Box发送到Email - 将Box文档发送到电子邮箱地址。
    • Box > Box发送到SMB - 将Box文档发送到SMB服务器。
    • Box > Box发送到Fax - 将Box文档发送到Fax地址。
    • Box > Box发送到WebDAV - 将Box文档发送到WebDAV服务器。
    • Box > Box发送到FTP - 将Box文档发送到FTP服务器。
    • Box > Box文档发送 - 将Box文档发送到电子邮箱地址，USB设备，SMB服务器，Fax地址，WebDAV服务器和FTP服务器。
    • 启动器 > 启动器 - 连接设备上已安装的Open API应用。
    • 快速服务 > 快速服务 - 复印，扫描到Email，扫描到SMB，扫描到Fax，扫描到WebDAV，扫描到FTP和扫描到Box。

    您可以选择使用已包含控件的模板，或从空白页开始您的设计。

  4. 选定模板后，点击 创建 按钮。

  5. 您可以在设计界面，通过部件区中的 基础、 高级 和 常用 选项卡，选择您所需要的控件并将其拖入工作区，创建您专属的MFP UI。您也可以使用顶部菜单栏上的按钮，创建、复制、重命名或删除面板。

    • **自定义面板背景，**点击工作区，在右侧窗口中，选择面板的背景颜色或图像。

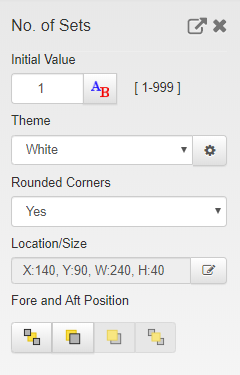

    • **自定义控件属性，**选择已放置在工作区中的控件，页面右侧将显示其属性面板。如下图，您可以为数量设置器配置其初始数值、形状、颜色、位置以及大小：

    Properties

    下表列出了不同控件可供配置的各项设置。

属性 描述
背景颜色 选择背景颜色。
背景图片 点击文件夹图标，选择背景图片。
显示名称 编辑标签内容和样式。
按钮图标 选择按钮图标。
按钮图片 选择按钮图片。
初始文本 指定控件默认文本的内容和格式。
初始数值 指定控件默认值的内容和格式。
项目 指定下拉菜单选项的内容。
启动应用 指定在MFP上选择链接时要启动的应用。
位置/大小 指定控件的位置，宽度和高度。
内容屏蔽 选择是否（使用星号）屏蔽MFP上的输入信息。
Off Image 选择复选框未被选中时的背景图片。
On Image 选择复选框未被选中时的背景图片。
占位符 更改筛选文件时显示的默认文本。
占位符文本 更改文本框中显示的默认文本。
圆角 指定是否使用圆角。
来源 点击文件夹图标，选择您要使用的图片。
文本 指定显示的文本。
主题 指定颜色。

  • 复制或删除控件, 选择工作区控件下方的复制图标（绿色+）或删除图标（红色X）。

  • 添加隐藏控件， 将控件从部件区拖放到隐藏部件区； 再对控件作相应的设置。该控件将不会显示在MFP用户界面上； 但其属性将被保存并用作默认设置。举个例子， 如果您希望复印功能始终设置为双面打印，而不允许MFP的用户进行任何修改，则可将“双面复印”控件从部件区拖放到隐藏部件区；再将控件的初始数值设定为“双面”。

  • 重命名MFP UI，并为其选择图标：

    1. 选择页面上方的修改名称和图标按钮。您将看到如下图所示的窗口。

      Edit Icon

    2. 请在名称框中输入新的文本重命名MFP UI。

    3. 选择您感兴趣的图标。

    4. 完成后，选择OK 按钮。

    注意：在设计工具顶部的名称栏可快速重命名MFP UI。输入新的名称后，选择“完成”按钮。请注意，必须重新发布MFP UI才能在MFP UI的页面上显示新的名称。

  • 调整图像大小, 选择图像并在按下Shift键的同时拖动图像。

设置报错信息

您还可以通过以下操作对可能发生的报错信息的外观进行设定：

  1. 选择报错链接。

    将显示报错对话框。

  2. 单击对话框的各个部分，并在对应的属性面板上设定报错信息的外观。

测试面板

当MFP UI创建完成后，您可以在设计工具中对其进行测试，以确保它们在MFP上安装之前能够正常工作。 请执行以下操作进行测试：

  1. 选择页面上方的“测试模式”按钮。

  2. 在测试条件区选择安装MFP UI的相关设备参数。您可以设置以下内容：

    • MFP型号
    • IWS版本
    • 纸盒
    • 分页器
    • 打孔器
    • 传真套件
    • iOption
    • 作业结果

  3. 点击面板上的控件，模拟MFP的各项使用场景。

  4. 完成后，选择“编辑模式”。

  5. 退出测试模式，返回到设计工具。

组合面板

您可以使用“链接”按钮控件，将MFP UI面板组合到一起。 请执行下列操作：

  1. 将“链接”按钮拖放到设计工作区。
  2. 点击控件编辑属性。
  3. 在“链接到”下拉列表中，选择要组合的MFP UI面板，或点击URL选项，输入要链接到的网站地址。

启动器面板

通过启动器面板，您可以访问其他MFP的屏幕，MarketPlace应用和设备上已安装的其他Open API应用。使用启动器面板需执行以下操作：

  1. 创建新的MFP UI或将新面板添加到现有的个性化MFP UI。 2.在“选择服务模板”窗口中，执行以下操作：
    • 选择 启动器 选项。 默认情况下将选择空白模板。
    • 在“服务名称”框中输入启动器面板的名称；然后选择 创建 按钮。
  2. 您可以选择将以下内容添加到MFP UI面板：
    • 启动器 按钮 - 连接MFP的菜单面板、复印面板、扫描面板、Box面板、网页浏览器和应用菜单。您还可以通过输入应用ID或名称直接连接MFP上已安装的Open API应用。
    • 应用列表 - 进入应用列表。
    • 标签 - MFP UI上显示的文本标签。
    • 文本 - 在MFP UI上显示的文本。
    • 链接标签 - 连接或运行MFP UI中特定面板的标签。
    • 链接按钮 - 连接或运行MFP UI中特定面板的按钮。
    • 图片 - 添加到背景的图片。

您可以指定链接标签和链接按钮的“运行面板”快捷键，只要点击快捷键，后台将会自动运行另一个面板。举个例子，如果您已经设定了一个“复制”面板，只要创建一个“复制”按钮，并将该快捷键设定为“运行面板：复制面板”。当MFP用户点击“复制”按钮时，复制功能将自动以默认设置启动（不再显示“复制”面板）。 请注意，此类快捷键设置不建议在需要用户输入的面板上部署使用（如扫描到Box）。此外，必须存在多个已创建的面板，您才能看到“运行面板”选项。
